變壓器、開關等的交流耐壓試驗方法

您的位置：首頁 >> 服務支持 >> 技術文章

變壓器、開關等的交流耐壓試驗，發電機以及110kV及以下電力主變壓器、母線開關等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、激勵變壓器、電抗器、電容分壓器組成。

變壓器、開關等的交流耐壓試驗方法：

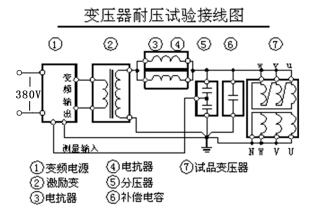

QQ截圖20160314094525

1、110kV及以下電壓等級的變壓器等主電氣設備的交流耐壓試驗，

⑴110kV主變：對應的電容量范圍為5000pF~15000pF，最高耐壓試驗值160kV，試驗頻率為45Hz～65Hz。

⑵諧振頻率：1/6.28×√720×0.015×10-6=48.4Hz

48.4Hz下最大被試電容量時的試驗電流：48.4×6.28×0.015×10-6×160×103=0.73A

⑶選擇設備：30kW變頻控制源； 50kV/1.2A電抗器六臺串聯； 30kVA（5kV/6A）激勵變； 300kV分壓器；

2、110kV及以下電壓等級的變電站主電氣設備的交流耐壓試驗，試驗頻率為30Hz～300Hz，電抗器的使用方式全部電抗器串聯成組使用

（1）110kV開關：對應的電容量忽略不計，最高耐壓試驗值200kV

（2）諧振頻率：1/6.28×√720×600×10-12=265Hz

265Hz下最大被試電容量時的試驗電流：265×6.28×0. 6×10-9×200×103=0.19A，

（3）選擇設備：30kW變頻控制源； 50kV/1.2A電抗器六臺串聯； 30kVA（15kV/2A）激勵變； 300kV分壓器；

所以對于開關母線等斷口電容小的試品也可以進行試驗。

無標題文檔

設備組合試品		電抗器60kVA/50kV 六節	激勵變壓器輸出端選擇
滿足10kV/300mm2電纜, (試驗電壓22kV,試驗時間5min)	長度500m以下	使用電抗器一節	3kV
	長度500~1000m	使用電抗器二節并聯	3kV
	長度1000~1500m	使用電抗器三節并聯	3kV
	長度1500~2000m	使用電抗器四節并聯	3kV
	長度2000~2500m	使用電抗器五節并聯	3kV
	長度2500~3000m	使用電抗器六節并聯	3kV
滿足35kV/300mm2電纜, (試驗電壓52kV,試驗時間60min)	長度330m以下	使用電抗器二節串聯	3kV
	長度330~660m	使用電抗器二節串聯二組并聯	3kV
	長度660~1000m	使用電抗器二節串聯三組并聯	3kV
滿足110kV/300mm2電纜, (試驗電壓128kV,試驗時間60min)	長度300m	使用電抗器三節串聯二組并聯	5kV
滿足63MVA/110kV以下變壓器, (試驗電壓160kV,試驗時間1min)		使用電抗器四節串聯	5kV
滿足110kV變電站系統, (試驗電壓265kV,試驗時間1min)		使用電抗器六節串聯	15kV
滿足100MW/24kV以下發電機, (試驗電壓51kV,試驗時間1min)		使用電抗器六節并聯	5kV
